涡轮涡杆喷枪红色画圈部位具体是干啥用的?

蜗轮蜗杆是干什么用的

蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。

相关说明

1、可以得到很大的传动比,比交错轴斜齿轮机构紧凑。

2、两轮啮合齿面间为线接触,其承载能力大大高于交错轴斜齿轮机构。

3、蜗杆传动相当于螺旋传动,为多齿啮合传动,故传动平稳、噪音很小。

4、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具有自锁性,可实现反向自锁,即只能由蜗杆带动蜗轮,而不能由蜗轮带动蜗杆。如在起重机械中使用的自锁蜗杆机构,其反向自锁性可起安全保护作用。

涡轮涡杆喷枪和普通喷枪有什么区别,为什么涡轮涡杆的贵,喷的远?

  1. 从结构上说:涡轮涡杆喷枪的构造要复杂于普通喷枪。涡轮涡杆喷枪是通过动力水作用在动力水轮上,从而带动涡杆转动,涡杆再带动涡轮,再传动到万向杆,再次传动到涡杆等一系列的传动变换,使得喷枪匀速转动。普通喷枪的结构就简单点了,一般采用空心双套筒,一个作为固定用,一个作为转动用,中间为密封,动力来源为水的反作用力击打在摇臂上,从而实现间歇式转动。

  2. 成本:涡轮涡杆的制作成本要高于普通喷枪。涡轮涡杆喷枪中的涡轮涡杆一般采用的都是不锈钢或者钢合金,要进行轮齿校对,淬火,磨齿等进行加工,工艺较多,相比之下制作过程比轮复杂,在涡杆定位固定上还需要用到不锈钢轴承等。普通喷枪多数采用空心双套,材质有不锈铁,铜,铝等。工艺,成本,材质相对低一点。

  3. 效果对比:涡轮涡杆喷枪能过动力水作用在动力水轮上,从而带动涡杆再通过万向杆等进行一系列的传动来实现喷枪的匀速转动。在喷灌过程中匀速转动,喷洒均匀,全覆盖等优点。普通喷枪以摇臂喷枪为例,工作方式为间歇式旋转,工作过程中会出现间隙,达不到工作范围内全覆盖。

  4. 喷射距离:同等条件下两种喷枪的喷射距离相差不大,摇臂的远点。

以为回答全是个人意见,我用过两种喷枪,德龙灌排的,质量很可以,有什么问题,可以多交流,谢谢!

喷灌机蜗轮蜗杆喷枪和摇臂喷枪哪个好

蜗轮蜗杆喷枪雾化好 洒水均匀 对水质要求高 摇臂喷枪抗风 对水质要求不高 使用方便 一直用德龙灌排的喷枪他们只做喷枪 做了几十年了,用的放心 满意

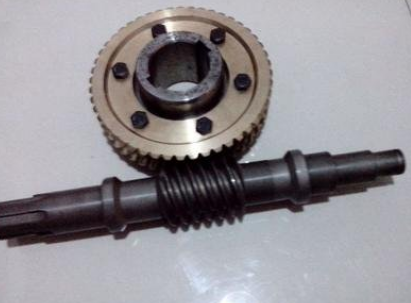

蜗杆和蜗轮一般分别用什么材料制造?为什么?

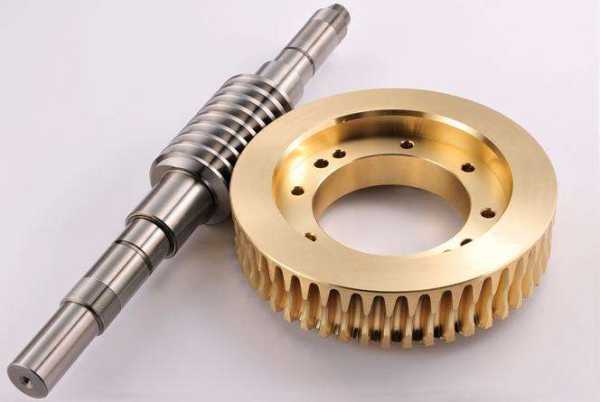

蜗杆材料主要为碳素钢或合金钢,应为该材料具有高强度、高韧性、耐磨、耐腐蚀、耐低温、耐高温、无磁性等特殊性能。

蜗轮常用铸锡青铜和铝铁青铜;低速和不重要的传动可采用铸铁材料。

铸铁青铜:摩性好,抗胶合性好,价贵,强度稍低。

铸铝铁青铜:减摩性、抗胶合性稍差,但强度高,价兼。

铸铁:灰;球墨。要进行时效处理、防止变形。

扩展资料:

机构特点:

可以得到很大的传动比,比交错轴斜齿轮机构紧

两轮啮合齿面间为线接触,其承载能力大大高于交错轴斜齿轮机构

蜗杆传动相当于螺旋传动,为多齿啮合传动,故传动平稳、噪音很小

具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具有自锁性,可实现反向自锁,即只能由蜗杆带动蜗轮。

而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构,其反向自锁性可起安全保护作用。

传动效率较低,磨损较严重。蜗轮蜗杆啮合传动时,啮合轮齿间的相对滑动速度大,故摩擦损耗大、效率低。

另一方面,相对滑动速度大使齿面磨损严重、发热严重,为了散热和减小磨损,常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置,因而成本较高。

蜗杆轴向力较大。

参考资料来源:百度百科——蜗轮

参考资料来源:百度百科——蜗杆

怎么实际测量蜗轮蜗杆?用什么测量工具

用角度规测量牙型角度,工具是卡尺,千分尺测量大径和小径,法向齿后。可以用三针法测量中径,百分表测量圆跳和全跳。

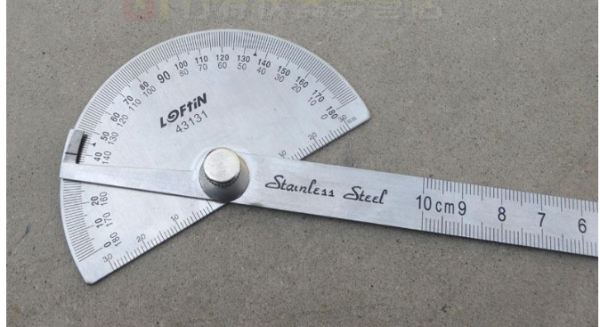

用角度规测量时应先校准零位,万能角度尺的零位,是当角尺与直尺均装上,而角尺的底边及基尺与直尺无间隙接触,此时主尺与游标的“0”线对准。调整好零位后,通过改变基尺、角尺、直尺的相互位置可测试0-320°范围内的任意角。

在万能角度上,基尺是固定在尺座上的,角尺是用卡块固定在扇形板上,可移动尺是用卡块固定在角尺上。若把角尺拆下,也可把直尺固定在扇形板上。由于角尺和直尺可以移动和拆换,使万能角度尺可以测量0º~320º的任何角度。

角尺和直尺全装上时,可测量0º~50º的外角度,仅装上直尺时,可测量50º~140º的角度,仅装上角尺时,可测量140º~230’的角度,把角尺和直尺全拆下时,可测量230º~320º的角度(即可测量40º~130º的内角度)。

扩展资料:

蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。蜗杆传动相当于螺旋传动,为多齿啮合传动,故传动平稳、噪音很小。

当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具有自锁性,可实现反向自锁,即只能蜗杆带动蜗轮,而不能由蜗轮带动蜗杆。如在起重机械中使用的自锁蜗杆机构,其反向自锁性可起安全保护作用。

5传动效率较低,磨损较严重。蜗轮蜗杆啮合传动时,啮合轮齿间的相对滑动速度大,故摩擦损耗大、效率低。另一方面,相对滑动速度大使齿面磨损严重、发热严重,为了散热和减小磨损,常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置,因而成本较高。

参考资料来源:百度百科-蜗轮蜗杆

参考资料来源:百度百科-万能角度尺
