工程图里螺纹该怎么标注？
只能手工输入标注。常见的标注包括普通螺纹和管螺纹。
在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为： 特征代号 公称直径× 螺距(单线时) 旋向 导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号+尺寸代号+旋向 其中，右旋螺纹省略不注，左旋用“ LH”表示。
扩展资料
标注说明
1、M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。
2、M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
3、G1表示英制非密封管螺纹，尺寸代号1 in，右旋。
4、Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
5、Tr20×8(P4)表示梯形螺纹，公称直径 20，双线，导程 8，螺距 4，右旋。
6、B20×2LH表示锯齿形螺纹，公称直径 20，单线，螺距 2，左旋。
参考资料来源：百度百科-螺纹标注
如何在工程制图里标注出螺纹孔
直接点击尺寸标注点击螺纹就行（这是在你画的图本身就是螺纹的情况下） 如果没有的话，你就要手动标注螺纹，但是那样的话图纸本身就是不对的，所以你要回到零件图中多孔螺纹或者轴螺纹进行完善，你绘制螺纹的时候用异形孔向导选择你要的螺纹，或者在你绘制好螺纹底孔的时候，你可以在插入里面有个注解，修饰螺纹选择你要的螺纹，这样你再回到工程图中点击尺寸标注的时候，就会自动标注螺纹的尺寸了creo工程图中螺纹孔怎么标注

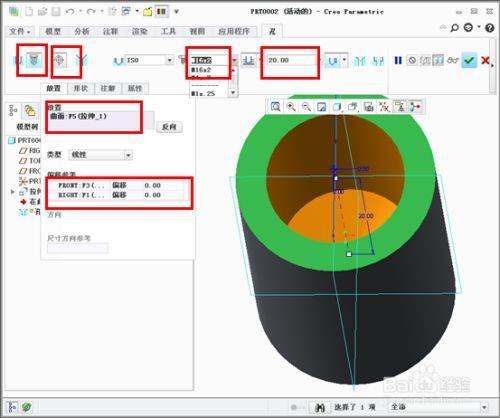

三维图：点击模型菜单下的创建孔图标，按图下红色框所示内容，设置好自己希望得到的孔螺纹三维图。

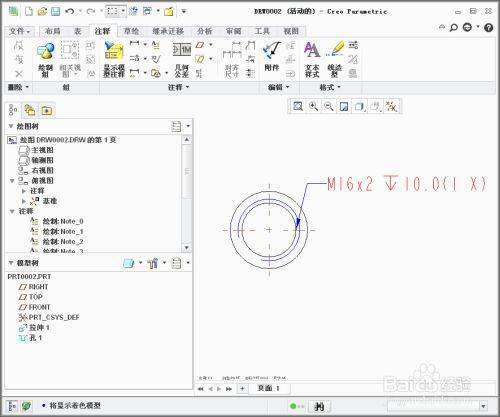

工程图：在工程图中，得到如下图所示内容，即为我们希望得到的孔螺纹工程图。

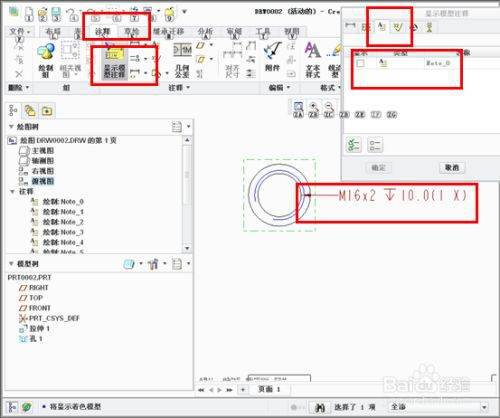

注释内容：按如下图所示，点击菜单下的【注释】，【显示模型注释】，选第三个【显示模型注释】，点击对应的视图，出现选择菜单，选择需要显示的注释，点击【确定】，即可得到。

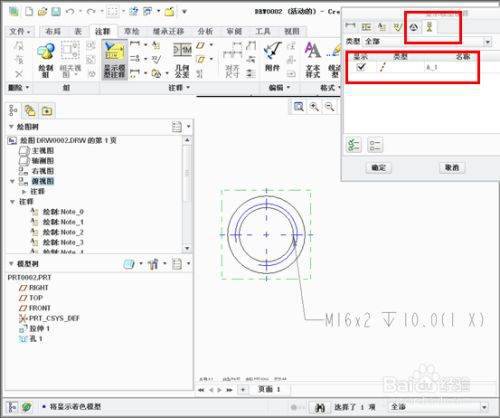

中心线：同理，选择【显示模型基准】，然后点击对应的视图，选择所需要显示的模型基准，则得到中心线。
国标显示：有些同学的可能不显示3/4圆，我们可以通过设置一些参数来控制，设置如下图所示的二个参数即可。
注释内容：如果显示的注释内容不是我们需要的，可以修改。

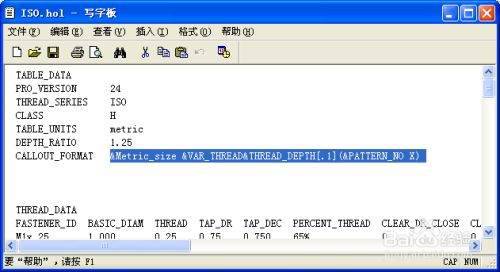

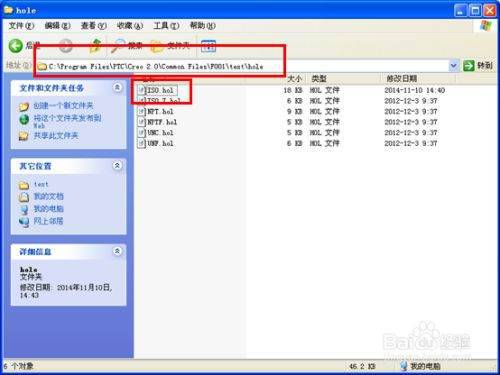

进入到iso.hol，修改相关参数即可。
解释：
&Metric_size&VAR_THREAD&THREAD_DEPTH[.1](&PATTERN_NOX)
&Metric_size 螺纹规格
&VAR_THREAD 深度符号
&THREAD_DEPTH 螺纹深度
[.1] 保留小数位数
(&PATTERN_NOX) 螺孔的（阵列）数量
