增压稳压泵ZW(L)-I-Z-10是什么意思
“ZW”增压稳压设备;
“(W)”卧式气压水罐;
“(L)”立式气压水罐;
“I”为上置式,设置在高位水箱间;
“Z”用于自动喷水灭火消防给水系统;
“10”充实水柱长度(m)或喷头压力(MPa)(I型有本项,II型无)。
扩展资料:
我国稳压泵现行规范《高层民用建筑设计防火规范》(GBJ50045-95)(以下简称《高规》)对增压设施(其中包括稳压泵)有以下规定:“7.4.8.1 增压水泵的出水量,对消火栓给水系统不应大于5L/s,对自动喷水灭火系统不应大于1L/s。”
这个规定是有前提的,条件之一是消防给水系统无气压水罐;条件之二是室内消防给水系统的小量渗漏主要在水泵的密封部位。条文的规定并不意味着在任何情况、任何条件、任何时候稳压泵都按这个流量确定。
《高规》所指的增压水泵,既指增压用的增压泵,也指稳压用的稳压泵,规范条文未予区分,而实际上增压泵和稳压泵在作用和功能上有所区别,其流量值也不相同。
增压泵用于喷头和消火栓已经出流,而消防用水的水压不足,需增加水压才能满足消防用水的水压要求。其时,增压泵的流量应保证一个喷头或一个消火栓的出流量,即不小于1L/s或5L/s。但增压泵一经启起,消防主泵随后也随之启动,增压泵的作用显得并不十分迫切和必要。
稳压泵ZW(L)-I-XZ-10的流量与扬程是多少
正确的说:ZW(L)-I-XZ-10是增压稳压设备型号,其配的水泵为:25LGW3-10×4 流量为:M3/H 10*4: 扬程,10米X4段=40米消火栓增压设备ZW(L)-1-X-13压力多少公斤?具体尺寸是多少?请知道的朋友赐教。
序号 型号规格 消防压力下限P1(MPa) 气压水罐 配用补水泵 设备运行重量(kg) 备注(参考型号) 规格Dg(mm) 最高工作压力(MPa) 有效水容积(L) 型号规格 电机功率(KW) 序号 型号规格 消防压力下限P1(MPa) 气压水罐 配用补水泵 设备运行重量(kg) 备注(参考型号) 规格Dg(mm) 最高工作压力(MPa) 有效水容积(L) 型号规格 电机功率(KW) 01 WXQ0.10/0.15-2 0.10 600 0.6 150 CDL3-40 0.75 1150 ZW(L)-I-Z-7 02 WXQ0.10/0.30-2 0.10 800 0.6 300 CDL3-4ZW(L)-I-X-10是什么
注意以下是我搜索的结果!
我也在找这个设备!
基本参数
电机1.2,容积800,气压1.6,进出水管径50,双机一备一用!
给我留言!
序号型号规格消防压力下限P1(MPa)气压水罐配用补水泵设备运行重量(kg)备注(参考型号)
规格Dg(mm)最高工作压力(MPa)有效水容积(L)型号规格电机功率(KW)
序号型号规格消防压力下限P1(MPa)气压水罐配用补水泵设备运行重量(kg)备注(参考型号)
规格Dg(mm)最高工作压力(MPa)有效水容积(L)型号规格电机功率(KW)
01WXQ0.10/0.15-20.106000.6150CDL3-400.751150ZW(L)-I-Z-7
02WXQ0.10/0.30-20.108000.6300CDL3-400.751450ZW(L)-I-X-7
03WXQ0.16/0.15-20.168000.6150CDL3-400.751380ZW(L)-I-Z-10
04WXQ0.16/0.30-20.168000.6300CDL3-501.11450ZW(L)-I-X-10
05WXQ0.16/0.45-20.1610000.6450CDL3-501.12300ZW(L)-I-XZ-10
06WXQ0.22/0.30-20.2210000.6300CDL3-501.12150ZW(L)-I-X-13
07WXQ0.22/0.45-20.2210000.6450CDL3-501.12300ZW(L)-Ⅱ-XZ-13
引用网页http://www.chtai.com/cp24-1.htm
以上是网站上的信息摘录,

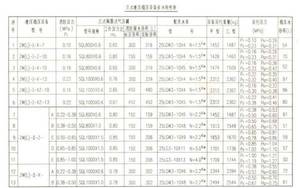

以下为98S205消防报警增压稳压图集截图:参数大不相同
如图:
