角接触球轴承如何安装?

角接触球轴承和圆锥滚子轴承如何正确安装?

角接触球轴承和圆锥滚子轴承一般成对使用,根据调整、安装以及使用场合的不同,有如下两种排列方式。

1.正装(外圈窄端面相对)两角接触球轴承或圆锥滚子轴承的压力中心距离小于两个轴承中点跨距时,称为正装。该方式的轴系,结构简单,装拆、调整方便,但是,轴的受热伸长会减小轴承的轴向游隙,甚至会卡死。

2.反装(外圈宽端面相对)两角接触球轴承或圆锥滚子轴承的压力中心距离大于两个轴承中点的跨距时,称为反装,显然,轴的热膨胀会增大轴承的轴向游隙。另外,反装的结构较复杂,装拆、调整不便。

需要配对安装的一般外圈有装配时的配对标。<>为背对背><为面对面<<或>>为并列装。配对轴承一般为角接触的球轴承。关于压紧的问题:装的时候全部是压紧的。因为配对的轴承都有预加负荷:轻负荷、中负荷、重负荷。在配对的时候已经留下余量了 。所以你只要全部压紧就可以了

正、反装的刚度分析当传动零件悬臂安装时,反装的轴系刚度比正装的轴系高,这是因为反装的轴承压力中心距离较大,使轴承的反力、变形及轴的最大弯矩和变形均小于正装。当传动零件介于两轴承中间时,正装使轴承压力中心距离减小而有助于提高轴的刚度,反装则相反。 因此,两角接触球轴承或圆锥滚子轴承的正装和反装应该根据传动零件(齿轮,蜗轮蜗杆)和轴的结构综合考虑. 而选择使用.

角接触球轴承和圆锥滚子轴承都是能承受很大轴向力的轴承,装反了就不起承受轴向力的作用了。怎么才是正装呢?
角接触球轴承
套圈与球之间有接触角,标准的接触角为15°、30°和40°
接触角越大轴向负荷能力也越大
接触角越小则越有利于高速旋转
单列轴承可承受径向负荷与单向轴向负荷
安装时轴向力应是从外圈薄的一面向外圈厚的一面方向受力!
圆锥滚子轴承
该类轴承装有圆台形滚子,滚子由内圈大挡边引导
设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点
单列轴承可承受径向负荷与单向轴向负荷,双列轴承可承受径向负荷与双向轴向负荷
适用于承受重负荷与冲击负荷
按接触胸(α)的不同,分为小锥角、中锥角和大锥角三种型式,接触角越大轴向负荷能力也越大
外圈与内组件(内圈与滚子和保持架组件)可分离,便于装拆
安装时应该内圈突出的一面为轴向受力面

资料拓展:

轴承(Bearing)是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。

按运动元件摩擦性质的不同,轴承可分为滚动轴承和滑动轴承两大类。其中滚动轴承已经标准化、系列化,但与滑动轴承相比它的径向尺寸、振动和噪声较大,价格也较高。

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。按滚动体的形状,滚动轴承分为球轴承和滚子轴承两大类。

角接触球轴承,这是正装还是反装啊?为什么?

要根据特点划分是正装还是反装;

角接触球轴承的外圈,一边厚,一边薄。厚的一边称之为“背”,薄的一边称之为“面”。
因此途中所示的安装方式为背靠背安装。
这种安装方式的优点是:稳定性高,能提高轴承的刚性。

角接触球轴承和圆锥滚子轴承一般成对使用,根据调整、安装以及使用场合的不同,有如下两种排列方式:

1、正装(外圈窄端面相对)两角接触球轴承或圆锥滚子轴承的压力中心距离小于两个轴承中点跨距时,称为正装。该方式的轴系,结构简单,装拆、调整方便,但是,轴的受热伸长会减小轴承的轴向游隙,甚至会卡死。

2、反装(外圈宽端面相对)两角接触球轴承或圆锥滚子轴承的压力中心距离大于两个轴承中点的跨距时,称为反装,显然,轴的热膨胀会增大轴承的轴向游隙。另外,反装的结构较复杂,装拆、调整不便。

拓展资料:

(AngularContactBallBearings)可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。高精度和高速轴承通常取15度接触角。在轴向力作用下,接触角会增大。

单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。

角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。

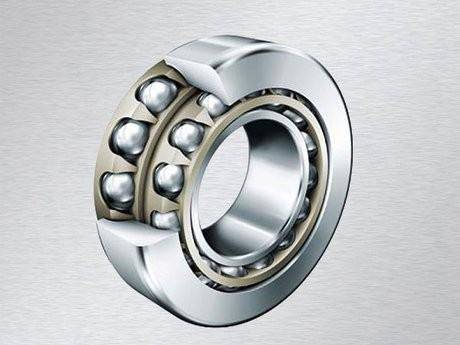

双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,限制轴的两方面的轴向位移。

主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,而最大允许倾斜角应保证轴承内不会产生过高的附加应力。

若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。

双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

成对双联球轴承

若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。

因其内外圈的滚道可在水平轴线上有相对位移,所以可以同时承受径向负荷和轴向负荷--联合负荷(单列角接触球轴承只能承受单方向轴向负荷,因此一般都常采用成对安装)。

保持架的材质有黄铜、合成树脂等,依轴承形式、使用条件而区分。

角接触球轴承较多是国外轴承生产厂家制造,国内较多的应用于进口设备例如角接触球轴承3204RS,等,

窄的边在外,宽边在内,另一个宽边在内,窄边在外,就是背对背接触。

特性

1、通用配组的轴承

通用配组轴承是经过特殊的加工,当轴承是彼此紧靠安装,任何组合方式都可以达到既定的内部游隙或预紧,以及平均的负荷分布,而无需使用垫片或类似装置。

配对轴承应用在:当单个轴承的负荷承载能力不足(使用窜联配置方式)或当要承受联合负荷或作用在两个方向上的轴向负荷(使用背对背或面对面配置方式)。

2、基本设计的轴承(不能用作通用配组),用于单个轴承的配置方式

基本设计的单列角接触球轴承主要应用在每个位置上只有一个轴承的配置。其宽度和突出量为普通级公差。因此不适合将两个单列角接触球轴承紧靠安装。

两个角接触轴承按背靠背的方法装配的原因是什么

两个角接触轴承按背靠背的方法装配的原因是

1、背对背DB安装时,载荷作用中心处于轴承中心线之外;力作用点跨距较大,故悬臂端刚性较大,当轴受热伸长时,轴承游隙增大,轴承不会卡死破坏;

2、面对面DF安装时,载荷作用中心处于轴承中心线之内;结构简单、拆装方便,当轴受热伸长时,轴承游隙减小,容易造成轴承卡死,因此要特别注意轴承游隙的调整;

3、串联DT安装的,这时载荷作用中心处于轴承中心线同一侧;它适合轴向载荷大,需多个轴承联合承担的情况。

制度须知

角接触球轴承主要承受较大单向轴向负荷,接触角度越大,承受负荷能力越大。保持架材料有钢板、黄铜或工程塑胶,成型方式有冲压或车削,视轴承形式或使用条件不同而选用。其它尚有组合角接触球轴承、双列角接触球轴承及四点接触球轴承。

角接触球轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下,接触角会增大。

师傅两个角接触滚珠轴承在一起怎么安装是对的??

角接触滚珠轴承安装一般都是面对面或者背靠背,由于是角接触,外圈端面一面大一面小,背靠背就是外圈端面大的相对安装,面对面就是外圈端面小的面相对。这样区分就不用容易错。

角接触球轴承在背靠背安装时,两轴承中间是否需要加垫圈?

需要的。

目的是提高轴承的刚性、使轴承实现理想的游隙。

推力角接触球轴承有单向推力角接触球轴承和双向推力角接触球轴承之分,在实际使用过程中,因为安装过程中若安装方法不正确,或者不能很好地消除轴承的游隙,造成使用寿命很短,无法保证机床的正常使用。

因此,务必要采取正确的装配方式。

扩展资料:

推力角接触球轴承正确装配方式方法:单向:单向角接触推力球轴承能够承受一个方向上的轴向负荷。它们采用分离型设计,即:垫圈、球和保持架组件可以分别安装。

在这些轴承的主要应用领域回转工作台,两个轴承总是互为参照进行调校。如果作为固定端的第二个轴承比第一个轴承承载能力高,那就必须支承钻头的重量。双向:先检查各零件外观,然后清洗、擦净,做好装配前的准备。

接下来对套圈滚道厚度进行偏差分选,分选时将套圈进行内径或外径定位,将结果进行编号记录。同时测量内圈宽度在零件厂标注实际尺寸偏差,测量内径尺寸并在套圈上注明实际偏差。

保持架兜孔对钢球的锁口已进行丁滚印,直接将同组钢球挤入兜孔中,锁住钢球即可形保持架与钢球组件。装配时,将轴因和座因按照滚道偏差进行选配,试装保持架组件,保证总高度,再与保持架组件技要求进行合套。

参考资料来源:百度百科——角接触球轴承
