Q41F-16F型号对吗

球阀Q41F-16是什么意思

一种球形阀门的标号、Q-代表球形、4-法兰连接、1-直流通道、浮动球、F-密封面材料为氟塑料、16-公称压力16公斤、具体参数:型号:Q41F-16、通径:DN15-200mm。

1、公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K;

2、公称通径或口径:DN6~900、NPS 1/4 ~36;

3、连接方式:法兰、对焊、螺纹、承插焊等;

4、适用温度:-196℃~540℃;

5、驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动;

6、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

压力限制

铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。

使用PTFE或RTFE材质的阀座和密封件,其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。

阀的公称压力等级(PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-190C~380C时的最大工作压力为40 Bar(4.0MPa))。

电动或气动执行机构的注意事项参见其相应的说明书。

故障解决

球阀长期以来受物料冲刷,产生摩擦,造成严重的冲击磨损,不能满足正常生产,同时造成了设备使用期的缩短。当下针对球阀磨损多采用耐磨材料,如陶瓷材料,高分子复合材料等方法,应用较多的有技术体系。

高分子材料具有优越的粘着性能,超强耐磨性能,安全的解决了金属经常磨损的弊端,确保了企业设备的正常生产。而且材料中的独特的陶瓷材料和特殊的表面强化剂,使其在最恶劣的干磨环境里耐磨和抗物理冲击性能优于任何钢铁甚至超过瓷砖,产品与煤的不亲和性能是防止积煤的理想材料。

以上内容参考百度百科 球阀



球阀Q41F-16是什么意思

这是一种球形阀门的标号,Q-代表球形,4-法兰连接,1-直流通道、浮动球,F-密封面材料为氟塑料,16-公称压力16公斤, 具体参数:型号:Q41F-16,通径:DN15-200mm,压力:1.0-1.6Mpa,温度:≤135℃,材料:灰口铸铁,适用介质:水、蒸汽、油品。 整个阀门阀体材料为灰铸铁.如果你想详细知道阀门的型号编制命名,可参阅JBT-308-2004标准.这个是目前执行的最新标准。

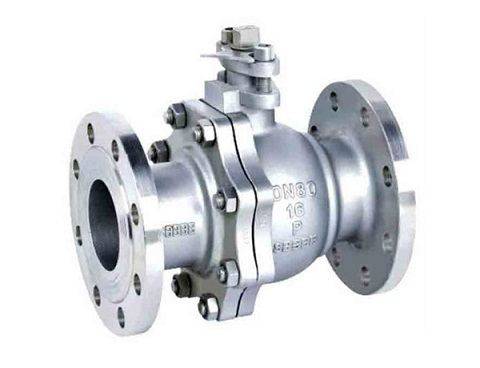

Q41F球阀的简介

球阀它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
【性能参数】 型号 Q41F-16C  Q41F-25C Q41F-16P  Q41F-25P 工作压力(MPa) 1.6~2.5 适用温度(℃) ≤180 适用介质 水、蒸汽、油品 弱腐蚀性介质 材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢 球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢 密封圈 柔性石墨垫圈/316+柔性石墨垫圈 填料 聚四氟乙烯 PN1.6-4.0MPa 主要连接尺寸及重量(单位mm) 公称通径  DN(mm) 尺 寸(mm) 1.6MPa 2.5MPa 4.0MPa L D D1 b n-фd L D D1 b n-фd L D D1 b n-фd 15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14 20 140 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14 25 150 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14 32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18 40 180 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18 50 200 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18 65 220 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18 80 250 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18 100 280 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23 125 320 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25 150 360 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25 200 400 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30

q41f-16c球阀是什么意思?

Q—阀门类型代号:球阀;

4—阀门连接形式代号:法兰;

1—阀门结构形式代号:浮动直通式;

F—阀座密封面或衬里材料代号:氟塑料;

16—公称压力数值,1.6MPa;

C—阀体材料代号:ZG25。

浮动球阀一般从口径DN15到DN250。固定球阀一般从DN50开始。归纳起来就是,小口径用浮动球阀,大口径用固定球阀。

扩展资料:

球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,V型球阀。电动阀门除应注意管道参数外,尚应特别注意其使用的环境条件,由于电动阀门中的电动装置是一机电设备,其使用状态受其使用环境影响很大。通常状态下,电动球阀、蝶阀在以下环境使用要特别注意。

参考资料来源:百度百科-球阀

Q41F-16R代表什么?

Q41F-16R不锈钢球阀。最大压力为4.1P直径为1.6CM的球阀。

优点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。


工作原理

球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。
