这样的零件 侧面怎么打眼 而且是三个

圆柱侧面钻孔怎么钻?

车床四爪夹两端面两侧面 尾座上装上钻头即可钻孔 需找正圆柱 立铣床用V型块装上工件、装上钻头即可钻孔、需用过渡夹具 卧铣床将端面放在工作台上压紧、装上钻头即可钻孔、需用过渡夹具,零件太长不能用卧铣加工、不能夹紧、危险 有条件最好用钻床、镗床加工

钻孔的基本方法有哪些

钻孔的基本方法有:

1)钻孔前必须按孔的位置、尺寸要求,画出孔位的十字中心线并打上中心样冲眼。

2)钻头的夹持应先将钻头柄塞入钻夹头的三卡爪内,其夹持长度不得小于15mm。

3)根据工件形状及钻削力的大小,应采用不同的装夹方法以保证钻孔质量和安全。如:中、小长方体工件用平口钳装夹;轴类及管件类可用V形架装夹;异型零件或加工基准在侧面的工件可用角铁进行装夹;小型工件或薄板钻孔时,可用手虎钳夹持等。

4)钻削用量包括切削速度、进给量和切削深度三要素,应按要求合理进行选择。

5)钻孔时,先将钻头对准样冲眼钻一浅坑,观察其与划线圆周是否同心。如果发现偏心,则应及时桥正。

钻探工程已广泛用于国民经济许多部门,按用途,钻孔可分为如下几类:

①地质普查或勘探钻孔,用于了解地质构造、找矿或探明矿产储量;

②水文地质钻孔,勘察地下水文地质情况;

③水井,为工业、农业、国防及生活而开发利用或补给地下水资源并有充实水文地质资料作用;

④工程地质钻孔,勘察或为建筑厂基、坝址、水库、桥梁及道路等探明工程基础状况;

⑤石油钻井,勘查和开发石油、天然气;

⑥地热钻孔,勘探和开发地下热水与蒸气资源;

⑦工程基础施工钻孔,为加固处理建筑工程基础而应用的基础桩或管桩所施工的钻孔;

⑧开发钻孔,开采地下卤水、溶解岩盐、硫磺、燃烧气化地下煤炭等;

⑨采矿或隧道等工程的辅助钻孔,采矿或隧道施工时为通风、排水、探水、探气、冻结、运输以及建筑和通讯安装管线、爆破、取样、灌浆等所施工的钻孔。

扩展资料:

钻孔用的夹具主要包括钻头夹具和工件夹具两种。

⒈钻头夹具:常用的是钻夹头和钻套。

⑴钻夹头:适用于装夹直柄钻头。钻夹头柄部是圆锥面,可与钻床主轴内孔配合安装;头部三个爪可通过 ;紧固扳手转动使其同时张开或合拢。

⑵钻套:又称过渡套筒,用于装夹锥柄钻头。钻套一端孔安装钻头,另一端外锥面接钻床主轴内锥孔。

⒉工件夹具:常用的夹具有台虎钳、平口钳、V形铁和压板等。装夹工件要牢固可靠,但又不准将工件夹得过紧而损伤过紧,或使工件变形影响钻孔质量(特别是薄壁工件和小工件)。

钻孔的位置精度的控制,实质上是钻削过程中钻头与工件的相互正确位置控制过程。为了考核操作者的操作技能,要求钻孔时孔的位置调整只能是手工、动态控制过程,不允许使用钻模以及其他夹具。

因此孔的位置精度受到划线、机床精度、工件和钻头的装夹、钻头刃磨质量、工件位置及机床切削用量的调整等一些不确定因素的影响,再加上要有一定的加工技巧和必要的保证措施,所以,当孔的位置精度要求较高时,就会导致出现严重超差现象。

参考资料:百度百科--钻孔

proe如何在圆柱体侧壁上打孔?

  1、打开PROE点击新建——零件,名称按默认,点击确定。

  2、如图所示,点击拉伸工具。

  3、点击放置——定义。

  4、点击选择TOP平面,点击草绘开始绘制。

  5、进入草绘后,点击圆工具,在草图上绘制一个圆。

  6、点击打钩符号,完成打孔即可。

  Pro/Engineer是建立在统一基层上的数据库上,不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库,就是工程中的资料全部来自一个库,使得每一个独立用户在为一件产品造型而工作,不管是哪一个部门的。

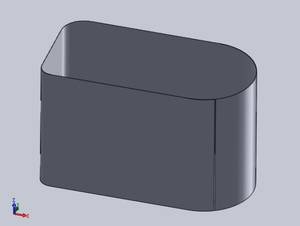

请教各位高手,用solidworks如何在此零件所有竖直面上打孔(即网孔板形状)谢谢...

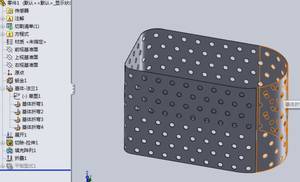

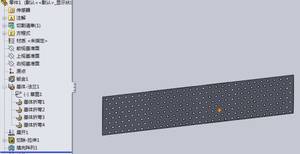

你的这个模型,是实体建模的,对于你的问题,我推荐你使用钣金建模,那样你的侧壁可以铺展开来,形成一个平板,然后拉伸切除一个圆并使用钣金命令中的填充阵列即可。

SolidWorks怎样在装配体上对几个零件同时打一个孔

1、打开SolidWorks,新建一个零件图;

2、画一个简单的零件图做为例子;

3、建立另一个新的零件图;

4、建立一个新的装配图;

5、将刚刚建立的两个零件图做简单的装配;

6、建立一个草图,画一个圆,用来打孔;

7、画好草图后选择装配体特征-拉伸切除,然后选择完全贯穿、应用在所有零件上;

8、确定之后就可以达到这种效果。
