求有关 子午线轮胎模具设计的资料！！
子午线轮胎是指轮胎的内部帘布编织排列方向与胎面中心线成90度角，形似地球仪上的子午线而得名。一般这种轮胎胎顶加钢丝层，能承受较大的内压应力，胎面不易变形，具有良好的地面抓力和稳定性，适合高速行驶。现在轿车都用子午线轮胎。 这种轮胎的特点是帘布层帘线排列的方向与轮胎的子午断面一致(即胎冠角为零度)，由于帘线的这样排列，使帝线的强度能得到充分利用，子午线轮胎的帘布层数一般比普通的斜线胎约可减少40—50％。帘线在圆周方向只靠橡胶来联系请问子午线轮胎活络模具在生产中的应用
子午线轮胎 子午线轮胎是胎体帘线按子午线方向排列，有帘线周向排列或接近周向排列的缓冲层紧紧箍在胎体上的一种新型轮胎。它由胎面、胎体、胎侧、缓冲层（或带束层）、胎圈、内衬层（或气密层）六个主要部分组成。按照胎体和带束层所用帘线材料不同，子午线轮胎可分为三种：全钢丝子午线轮胎、半钢丝子午线轮胎和全纤维子午线轮胎。 1、子午线轮胎的结构和特点 （1）胎体帘布层的帘线与胎面中心线成90℃角，各层帘线彼此不交叉。由于胎体帘线按地球子午线方向排列，使帘线的强度能得到充分利用，故这种轮胎的帘布层数比普通斜线轮胎减少40%-50%（如胎体采用钢线帘线，只需一层），胎体比较柔软，弹性好。 （2）帘线在圆周方向上轮胎模具的轮胎模具加工工艺
子午线轮胎胎体的帘线排列不同于明轮精工机械的子午线轮胎，帘线不是相互交叉排列的，而是与外胎断面接近平行，像地球子午线排列，帘线角度小，一般为0°，胎体帘线之间没有维系交点，当轮胎在行驶过程中，冠部周围应力增大，会造成周向伸张，胎体成辐射状裂口。因此子午线轮胎的缓冲层采用接近周向排列的打交道帘线层，与胎体帘线角度成90°相交，一般为70°到78°，形成一条几乎不能伸张的刚性环形带，把整个轮胎固定，限制轮胎的周向变形，这个缓冲层承受整个轮胎60%到70%的内应力，成为子午线轮胎的主要受力部件，故称之为子午线轮胎的带束层。斜交胎的主要受力部件不在缓冲层上，其80%到90%的内应力均由胎体的帘布层承担。由此可见，子午线轮胎带束层设计很重要，必须具有良好的刚性，可采用多层大角度，高强度而且不易拉伸的纤维材料，如钢丝或者玻璃纤维等

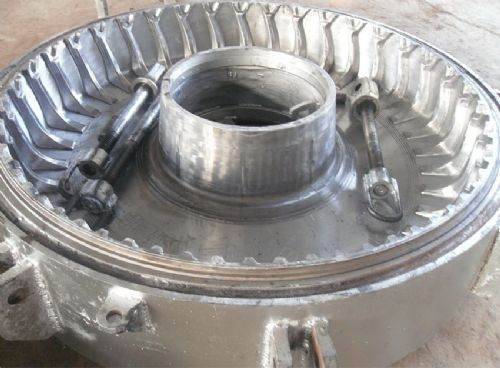

以活络模具为例
1：根据明轮精工机械的轮胎模具图铸造或锻打毛坯，再粗车毛坯并热处理。轮胎模具毛坯进行完全退火处理，消除内应力，退火时应放平，避免变形过大。
2：按图纸打吊装孔，再按半精车图纸将花纹圈的外径和高度加工到位，用半精车程序车花纹圈内腔，车完用半精车样板检验。
3：用加工好的轮胎模具花纹电极把花纹圈内花纹电加工成型，用样板检验。
4：把花纹圈按厂家的要求均分成数份，分别画出标示线，放到工装内打背部腰孔并攻丝。
5：按照工序把所分的等份，对准划线处切割。
6：把切割好的花纹块按图纸要求对花纹进行打光、清角、清根、打排气孔。
7：对花纹块型腔内部均匀喷沙，要求颜色一致。
8：将花纹圈、模套、上下侧板合并组装，完成轮胎模具。
