SW2018零件另存为新零件后原装配体也随之更新为新零件,这种情况怎么关闭呢

在SolidWorks一个装配体中编辑零件,为什么其余装配体中该零件也改变,怎样取消这种改变

在SW中所有的装配体是由零件组成,你在装配体中编辑零件已经改变零件的特征了,你再保存装配体时,零件也保存成为改动之后的状态,这中情况有两种方法来解决 其一,将零件以不同名称来命名, 其二,建立不同的配置和名称,在装配体中分别激活配置保存就可以了。 这样你可以在一个装配体中用不同状态的零件,也可以在其他装配体中用而不受影响。推荐第二中方法。 第一中方法,你在另存为时,要将所有SW装配体关掉,再另存为,否则你打开的装配体有该零件,那么其他装配体中的同一个零件也会一起改变名称。 下回要悬赏啊!OK!!!!

Solidworks 复制一个零件后,新零件更改部分尺寸,原零件也会随之变动,如何断开关联?

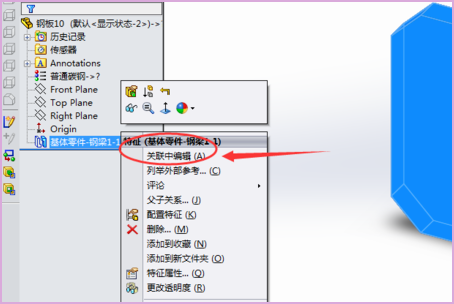

1、首先打开Solidworks文件,右键单击零件,选择打开“关联中编辑”。

2、然后在弹出来的窗口中看到关联的零件。

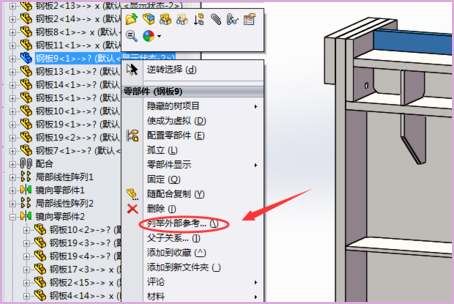

3、然后右键单击选择“例举外部参考”。

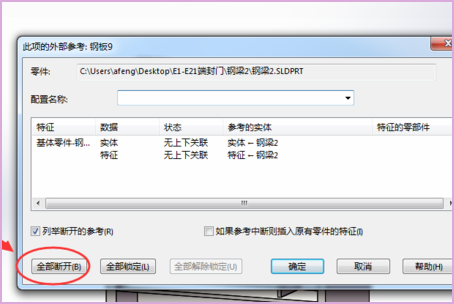

4、然后在弹出来的窗口中点击选择“全部断开”,回车确定。

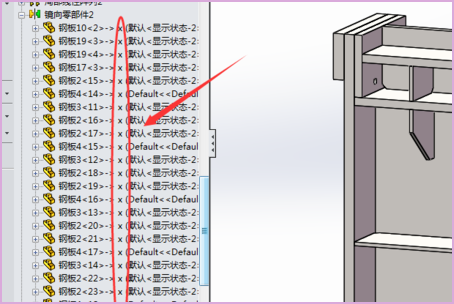

5、然后就可以取消关联了。

在SOLIDWORKS中怎么保存才可以让新的装配体与原装配体没有关联,即编辑新的部件原部件不会改变。

在装配体上的左边的树上,右键点击,成为虚拟零部件,就可以了。就互相没关联了。

solidworks另存为装配图时,会弹出零件图另存为的窗口,能否避免弹出零件图另存为弹出呢?

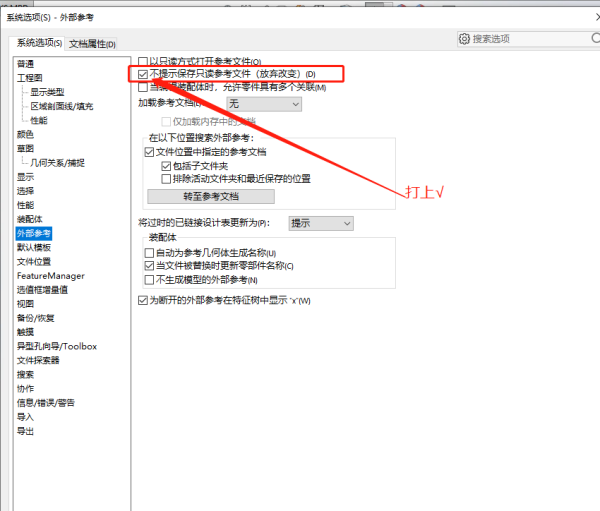

在设置——系统选项——外部参考——将 “不提示保存只读参考文件”前面打“√”就可以了!

solidworks如何让工程图不随零件装配体的改变而改变(取消它们之间的关联性,让工程图为单纯的工程图)

就保存成分离的工程图,只有实体图与分离的工程图同时打开时,分离的工程图才会随实体变化发生变化。保存某个状态实体的工程图,再对实体进行操作,然后保存关闭实体,单独打开之前保存的工程图,你会发现工程图没有随实体变化而变化。
