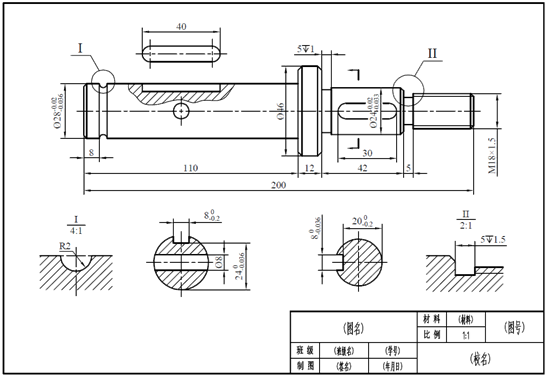

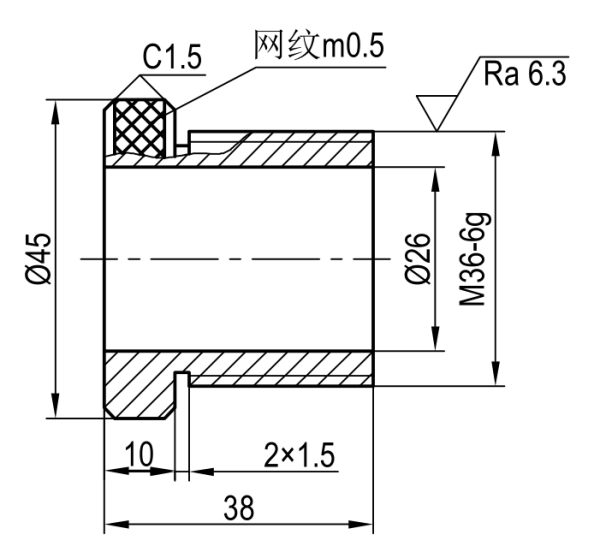

主轴零件图采用了哪些表达方法,各视图表达重
表达方法 轴套类零件一般主要在车床和磨床上加工,为便于 操作人员对照图样进行加工,通常: 1)选择垂直于轴线的方向作为主视图的投射方向。 按加工位置原则选择主视图的位置,即将轴类零件的轴 线侧垂放置。 2)一般只用一个完整的基本视图(即主视图)即 可把轴套上各回转体的相对位置和主要形状表示清楚。 3)常用局部视图、局部剖视、断面图、局部放大 图等补充表达主视图中尚未表达清楚的部分。 4)对于形状简单而轴向尺寸较长的部分常断开后 缩短绘制。图样上采用了哪些基本视图,它们各自表达重点如何
表达方法 轴套类零件一般主要在车床和磨床上加工,为便于 操作人员对照图样进行加工,通常: 1)选择垂直于轴线的方向作为主视图的投射方向。 按加工位置原则选择主视图的位置,即将轴类零件的轴 线侧垂放置。 2)一般只用一个完整的基本视图(即主视图)即 可把轴套上各回转体的相对位置和主要形状表示清楚。 3)常用局部视图、局部剖视、断面图、局部放大 图等补充表达主视图中尚未表达清楚的部分。 4)对于形状简单而轴向尺寸较长的部分常断开后 缩短绘制。轴套箱体类主视图按什么原则表达?
箱体类零件的最大特点是轴孔特别多,以我当年设计蜗轮—齿轮联合减速器的工作体会,选择主视图的原则应该是以箱体轴孔最多的那一面作为主视图,可以最大限度地表达清楚这个箱体的设计结构特点。机械制图轴的绘制通常采用何种位置绘制?

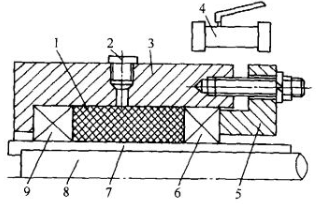

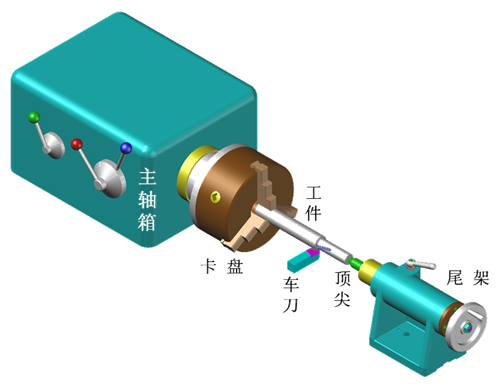

因为轴类零件的主要加工工序为车削,绘制轴类零件图时,通常主视图按加工位置原则摆放,即水平放置。辅之以局部剖视图、局部视图、移出断面图、局部放大图等来表达,无需俯、左视图;
轴套类零件的主要加工工序也为车削,故也按加工位置原则摆放,即轴线水平放置,通常取全剖,不需其它视图。
所示为轴套的三种标注方法,试分析说明它们所表示的要求有何不同
他们的不同如下:
一、采用的公差原则或者公差要求不同:
图序a为包装要求,图序b要求为最大实体要求,而图序c要求为独立原则。
二、孔为最大或最小实体尺寸时允许的形位误差值不同:
图序a最大为0最小为φ0.13,图序b最大为φ0.05最小为φ0.18,图序b最大为φ0.05最小为φ0.05。
三、理想边界名称边界尺寸不同:
图序a为MMC边界φ20,图序b为MMVC边界φ19.95,而图序c没有理想边界名称边界尺寸。
扩展资料:
轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11等。这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。
