工程图形学看图填空,题形简单?
(1)比例1:1,总体尺寸180,表面粗糙度最高3.2; (2)40 20 8 4,定位尺寸10 (3)宽8深30 (4)22 h6 h 6 上偏差0 下偏差-0.013 公差0.013直径40高度二十的圆柱体,锻造为底面直径为10厘米的圆柱体,长度是多少?
根据体积不变,进行计算 π×(40÷2)²×20=π×(10÷2)²×h h=(400×20)÷25=320(厘米) 答:长度是320厘米。螺纹标注中M24—6H,其中的6H是什么意思?
公差等级为6。螺纹标注中,螺纹公差带的表示方法为数字加字母。其中内螺纹公差带用大写字母如6H,外螺纹公差带用小写字母如6g。而字母加数字则为圆柱体公差代号如H6。

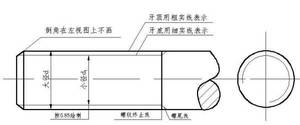

普通螺纹的牙型代号为M,有粗牙和细牙之分,粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时,只标注一次;右旋螺纹可不注旋向代号,左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注,长型用L表示,短型用S表示。
扩展资料:
公差带代号由数字加字母表示(内螺纹用大写字母,外螺纹用小写字母), 如7H、6g等,应特别指出,7H,6g等代表螺纹公差,而H7,g6代表圆柱体公差代号。
旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度(N)确定。必要时,可加注旋合长度代号S或L,如“M20-5g6g-L”。特殊需要时,可注明旋合长度的数值,如“M20-5g6g-30”。
管螺纹标注应标注螺纹符号和管子公称直径,直径单位为英寸。非螺纹密封的圆柱管螺纹的外螺纹公差等级分A级和B级两种,A级为精密级,B级为粗糙级。内螺纹只有一种公差带,故标注中不注内螺纹的公差等级,右旋不注旋向。
在机械制造中,公差等级的规定是本着既能保证机器的精度和零部件的互换性,又能保证制造机器的经济性。就是说只要低的精度能够保证机器的功能和精度,就不要过高地要求零部件的精度。
那样会增加制造成本。具体应该根据该机器的种类和某种零件的用场来确定其公差等级,公差包括尺寸公差和配合公差.使用时可参考机械设计手册中列举的各种零件的推荐公差等级,灵活应用。
参考资料来源:百度百科--螺纹标注
参考资料来源:百度百科--公差等级
一个圆柱形零件的高是5mm,在图纸上的高是2cm.这幅图纸的比例尺是多少?
因为5毫米=0.5厘米 则2厘米:0.5厘米=4:1 答:这幅图纸的比例尺4:1.如图是一个零件下面是一个菱长为40cm的正方体上面是圆柱的一半求这个零件的表面积
一个零件下面是一个菱长为40cm的正方体上面是圆柱的一半,这个零件的表面积是11768(平方厘米)。
[3.14×(40÷2)2×2+3.14×40×40]÷2+40×40×5,
=[3.14×400×2+5024]÷2+8000,
=[2512+5024]÷2+8000,
=7536÷2+8000,
=3768+8000,
=11768(平方厘米)
拓展资料
圆柱(circular cylinder)是由以矩形的一条边所在直线为旋转轴,其余三边绕该旋转轴旋转一周而形成的几何体。它有2个大小相同、相互平行的圆形底面和1个曲面侧面。其侧面展开是矩形。
